AVR Transistortester

簡介

Ardutester 為adafruit 的clone版，因此本串改以原版命名。

相關專案名稱有：簡易晶體測試器痞酷板、 M8/M328晶体管测试仪

影片

https://vimeo.com/84243347

電路圖

Ardutester：http://www.adafruit.com/blog/2013/05/02/ardutester-arduino-component-tester/

AVR Transistortester：支援文件中可以找到

功能介紹

翻譯自Karl-Heinz Kübbeler 1.12k版本的功能介紹

1. 自動偵測 NPN、PNP 型的 BJT、N/P 通道 MOSFET、JFET、二極體、小型的閘流體和 TRIAC
2. 自動識別腳位，待測物可以連接在任意的腳位皆可以被量測，並且顯示對應位置於螢幕上
3. 量測 BJT 與達靈頓晶體的直流增益與基極-射極順向電壓
4. 自動偵測出 BJT 和 MOSFET 的防護二極體
5. 可同時量測出兩個電阻串聯的阻值，測量範圍從 0.1 歐姆到 50M 歐姆
6. 10 歐姆以下的電阻會使用電容 ESR 的量測方式量測，在 ATmega168/328 的系統中可測得精度為 0.01 歐姆 (不精確的參考值)
7. 電容容值的測量範圍從 35pF 到 100mF，精度為 1pF，可以使用並聯二極體的方式測得小於 35pF 的電容
8. 量測電阻和電容器時皆會顯示對應的符號、腳位和數值
9. 串聯兩個二極體量測時也會顯示其對應的方向、腳位和順向跨壓
10. 單一二極體量測時，也會同時量測出其寄生電容與逆向漏電流
11. 使用 ATmega168/328 單晶片，可以自動校正系統中的寄生電容、寄生電阻值與其他可能的參數
12. 使用 ATmega168/328 單晶片，可以測量出範圍從 0.01mH 到 20H 的電感
13. 使用 ATmega168/328 單晶片，電容值大於 90nF 可以以 0.01 歐姆的精度同時測得等校串聯電阻(ESR)
14. 使用 ATmega168/328 單晶片，電容值大於 5nF 可以同時測得損耗(Vloss)與其 Q 值相關
15. 使用 ATmega168/328 單晶片，可以透過長按測試按鈕進入多功能目錄，在最新版韌體中內鍵以下功能：
    1. 頻率量測功能(PD4 腳) - 約 1 秒量測時間，小於 25kHz 頻率會顯示週期來增加精確度，量測精度 0.001mHz
    2. 電壓量測功能(PC3腳) - 連接 10:1 分壓器可以測得最大50V的電壓，更可以使用電壓量測功能來測量崩潰電壓較高的稽那二極體
    3. 頻率產生功能(TP2 TP1) - 測量端 2 對 1 可作為頻率產生器，來產生 1Hz 到 2MHz 的訊號
    4. PWM 訊號產生器(TP2 TP1) - 測量端 2 對 1 可作為 PWM 脈波產生器，使用內建的 10Bit 計數器，短按測試按鈕增加 1%，長按測試按鈕增加 10%脈波寬度
    5. 第二組電容測量器 - 測量範圍從 2uF 到 50mF，必須連接內電路來量測

討論

• Arduino 論壇上的討論(Ardutester )
• 香港論壇上的討論
• 德文原作資料 (by Markus Frejek)
• 後續的維護版本 (by Karl-Heinz Kübbeler ( kubi48 ))
  • SVN站台
  • 軟體分成兩支，操作模式有些許差異，Code Style也不同，但是支援功能差不多
    • /Software/Markus/底下版號末為m的是根據 Markus Frejek 原版修改的 (同樣是kubi48?)
      • 最新版本1.28m(2017/4)
      • 外掛模組很多、多種螢幕支援
      • 基本校正與量測功能不夠精確 i.e. pF單位的溫度補償電容實際測量誤差+-2pF
      • 使用Selftest+Adjustment進行開路短路校正，不需要額外使用電容
      • 在一般量測模式測量>100nF陶瓷/薄膜電容會自動校正參考電壓(Vref)
      • 建置專案前要修改(Makefile + config.h + config_328.h)
    • /Software/tags/底下版號末為k的是 Karl-Heinz Kübbeler 重寫(refined)過的
      • 最新版本1.12k(2017/1)
      • 穩定，測量精準度高，淘寶套件預載的版本
      • 外掛模組不輸前者、多種螢幕支援
      • 有支援文件
      • 使用Selftest進行開路短路校正，校正步驟需要額外量測>100nF和10>nF薄膜電容
      • 在一般量測模式測量>100nF陶瓷/薄膜電容會自動校正參考電壓(WITH_AUTO_REF)
      • 建置專案前只需要修改Makefile檔中的參數
      • 目錄模式中針對已知的元件(C/RC/RL/電晶體)進行量測 (精度較高)
      • 量測XTAL的能力(只有跑在16MHz時支援)

• 台灣痞酷論壇上的討論
• 3d 列印外殼，請到 thingvise 搜尋 component tester

購買

濤寶上的套件拍賣，有繁體、簡體、圖形顯示。

分享

前輩級 maker 天使翼的分享。

台灣 arduino.taipei 社群朋友（郭承諺/GCY）的製作。

目前進度

優化 GCY 電路圖（阿助/Keisuke Lin）

http://goo.gl/z6AoGS

(PS:

1. 小弟非電子電機科系出身，作品拙劣還請建議指教 :D
2. 希望PCB Plotter能畫出來，所以線有弄比較粗一點。
3. 有更動零件位置好方便走線，有幾處焊接時還是要注意，ATMega328的Pin13、Pin14)

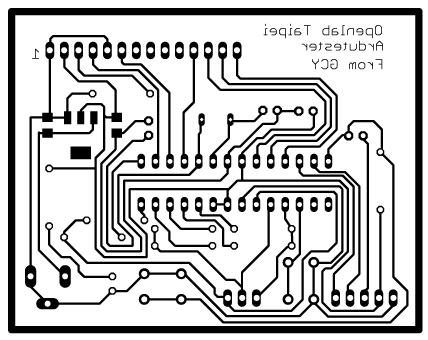

第一版，尚未實際layout測試

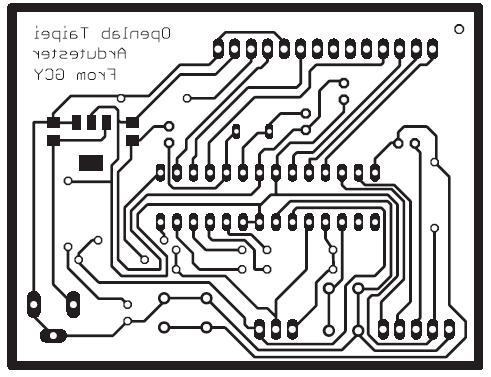

第二版 1602接腳左移，避免凸出板子太多，仍就未測試
